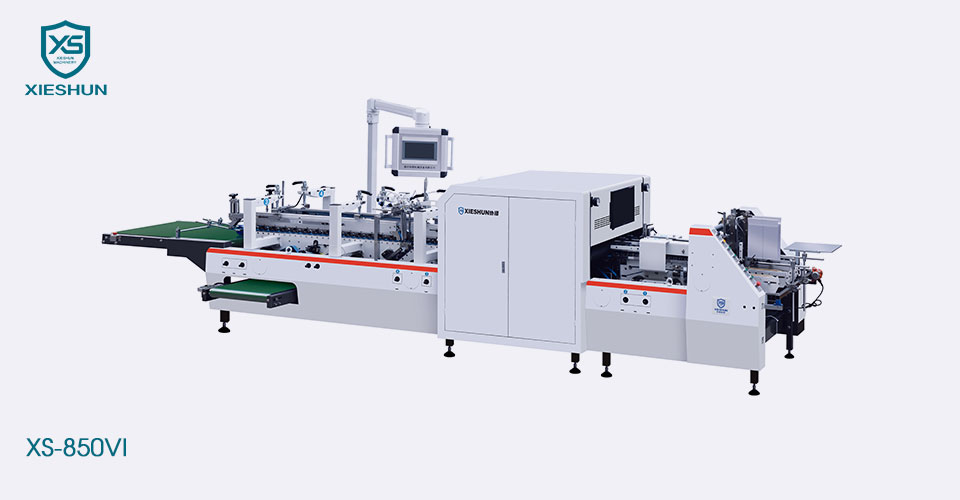

Автономна машина для візуального контролю від постачальника XIESHUN має динамічне регулювання точності виявлення, що дозволяє точно налаштовувати точність виявлення в різних областях під час перевірки, щоб запобігти впливу на ефективність виробництва.
Крім того, система AOI Inspection включає можливості регіонального навчання, що дає змогу навчатися з локальних областей під час перевірки, щоб запобігти проблемам з відходами, спричиненим нестабільною якістю друку в некритичних областях.
Крім того, система автоматизує зберігання та класифікацію виявлених даних, що спрощує пошук історичних даних і статистичний аналіз.
| Вага нетто: | близько 2500 кг |
| Загальний розмір: | 7000*1500*1700 мм (XS-650VI) 7000*1700*1700 мм (850VI) 7000*1950*1700 мм (XS-1100VI) |
| Джерело живлення: | 17 кВт |
| Споживання повітря: | 6 Па |
☞ Комплексно виявляйте різні дефекти (відсутній друк, чорнильні плями), різницю кольорів, накладення, відхилення при висіканні, відхилення від тиснення тощо на картонних коробках під час склеювання.
☞ Система має функцію динамічного регулювання точності перевірки, що зручно для точного налаштування точності перевірки різних зон під час процесу перевірки, щоб уникнути впливу на ефективність виробництва.
☞ Система має функцію регіонального навчання. Під час процесу перевірки він може зосередитися на локальних областях, щоб навчитися уникати проблеми відходів, спричиненої нестабільною якістю друку в неключових областях.
☞ Система має функцію автоматичного зберігання та класифікації даних перевірки для зручного історичного запиту та статистики.
Показники роботи обладнання
| Демонструвати | Індикатор |
| Нормальна точність зображення станції друку: | 0,11 мм × 0,125 мм |
| Точність зображення станції тиснення: | 0,05 мм × 0,125 мм |
| Станція перевірки кодів: | Можна виявити штрих-код мінімум 18 мм |
| Максимальний розмір виявлення: | 500 мм × 420 мм |
| Мінімальний розмір виявлення: | 90 мм × 90 мм |
| Мінімальна площа місця: | 0,08 мм2 |
| Різниця кольорів: | △E ≧ 3 |
| Швидкість виявлення: | 220 м/хв |
Функції обладнання
| Демонструвати | функція |
| Виявлення дефектів | Відсутній друк, брудні плями тощо: Мінімальна площа виявлення на лицьовій стороні: ≧0,08 мм2 Перекриття, оптичне масло, увігнуті та опуклі дефекти: площа ≧2 мм2 Мінімальна площа виявлення дефекту гарячого тиснення: ≧0,08 мм2 Виявлення відхилення накладання: ≧0,1 мм Виявлення відхилень при висіканні: ≧0,1 мм Дефекти штрих-коду: Читання: код помилки, дублікат коду Розпізнавання символів: неправильне слово, пропущене слово, відповідність штрих-коду Виявлення зовнішнього вигляду: плями, розривні лінії, спотворені штрих-коди, дефекти чорних ліній штрих-кодів Виявлення локальної різниці кольорів △E ≧ 3 Елаб |
| Класифікація дефектів | Стандарт виявлення дефектів плавно налаштований. Для кожного дефекту можна вручну встановити стандарт виявлення дефекту, перетягнувши смугу прокручування. |
| Легке моделювання | Час моделювання на заміну одного виробу 3-5 хвилин; Використовуйте схему моделювання майстра, щоб розкласти весь процес моделювання на кілька взаємопов’язаних етапів, керуючи операторами крок за кроком виконувати операції моделювання |
| Дефект дисплея | Відображення в режимі реального часу зображень дефектів перевірених продуктів, місць виникнення дефектів та інформації про масштаб дефектів |
|
Годівниця Незалежний серводвигун керує змінною швидкістю подачі. Регульовані вібраційні двигуни. Бічні панелі можна дрібно регулювати по ширині заготовки.. |
|
Вирівнювання Незалежна секція з непаралельною нижньою опорою, яка направляє ящик до паралельного поручня, що забезпечує ідеальне вирівнювання заготовки. |
|
Модуль онлайн перевірки Високошвидкісна комп'ютерна станція обробки зображень. Програмна система візуального контролю: спеціалізоване програмне забезпечення візуального контролю PrintingPlus (версія V5.0) Загальний програмний модуль виявлення дефектів (версія V1.0) Високошвидкісний блок візуального зображення, що включає оптичні лінзи, імпортовані з Японії, і камери для перевірки друку, виготовлені спеціально для Канади. |
|
Відділ збору дефектної коробки • Верхній і нижній ремені приводяться в рух системою багатоклинової пасової передачі, щоб уникнути подряпин під час транспортування. • Пневматичний виштовхуючий пристрій для мінімізації подряпин на коробках. • Двосмугова колекторна система за запитом. |
|
Розділ доставки Автоматична і ручна зміна швидкості в координації з фотоелементом. Оброблений матеріал |
| Модель | XS-850VI | |
|
A | 160-850мм |
| B | 100-900мм | |
| E | 70-420мм | |
|
A | 170-800мм |
| B | 170-900мм | |
| E | 80-420мм |
